L'objet de ce post est de réaliser un pattern sur un chemin.

Concrètement, cela est utile lorsque l'on souhaite répéter un objet sur une ligne.

Etape 1 : Construisons l'objet que l'on souhaite utiliser comme modèle.

Nous allons construire un cylindre.

Créez un nouveau sketch, et dessinez un cercle.

On le transforme en objet 3D avec la fonction extrude :

Ce qui donne :

Etape 2 : Réalisez le chemin sur lequel on va reproduire la forme

Créer un nouveau sketch, et avec l'outil ligne créer un chemin :

Terminez le sketch.

Etape 3 : Maintenant nous allons répéter cet objet en utilisant l'option Path Pattern :

Dans l'option Pattern Type, sélectionnez Bodies.

Cliquez sur Objects pour sélectionner l'objet à dupliquer (en bleu).

Cliquez ensuite sur Path et sélectionnez la courbe dessinée.

Une petite flèche bleue apparait. Il suffit de l'étirer pour reproduire les objets :

Indiquez ensuite le nombre d'objets souhaités (7).

Les objets dupliqués sont automatiquement disposés sur la courbe en fonction du nombre indiqué.

Cliquez sur Ok.

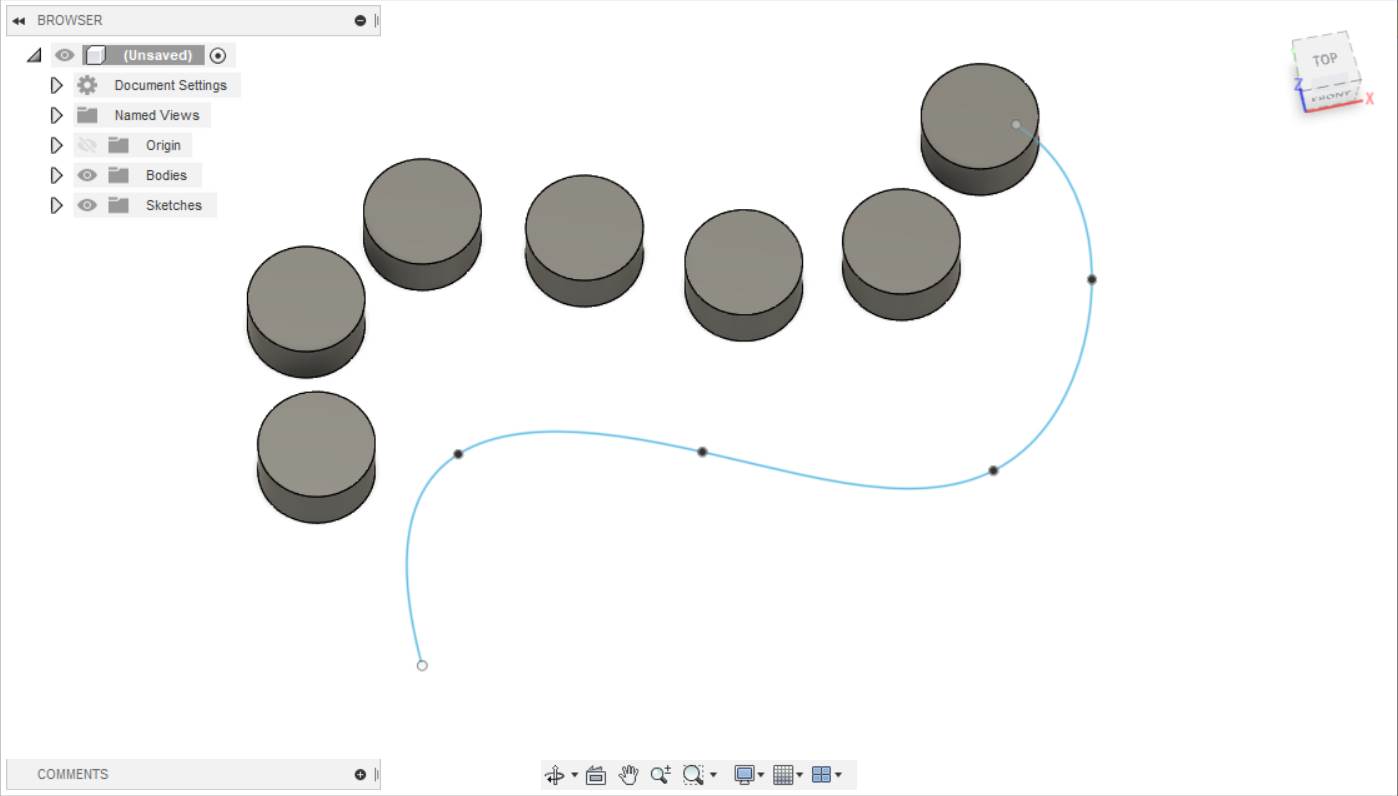

Et voilà le résultat :
